からだのしくみ · 心臓・血管・循環
刺激伝導系と心電図
自動能を持つ細胞から電気的興奮が広がり、心房と心室の収縮の順序を整える。
この教材で学ぶこと

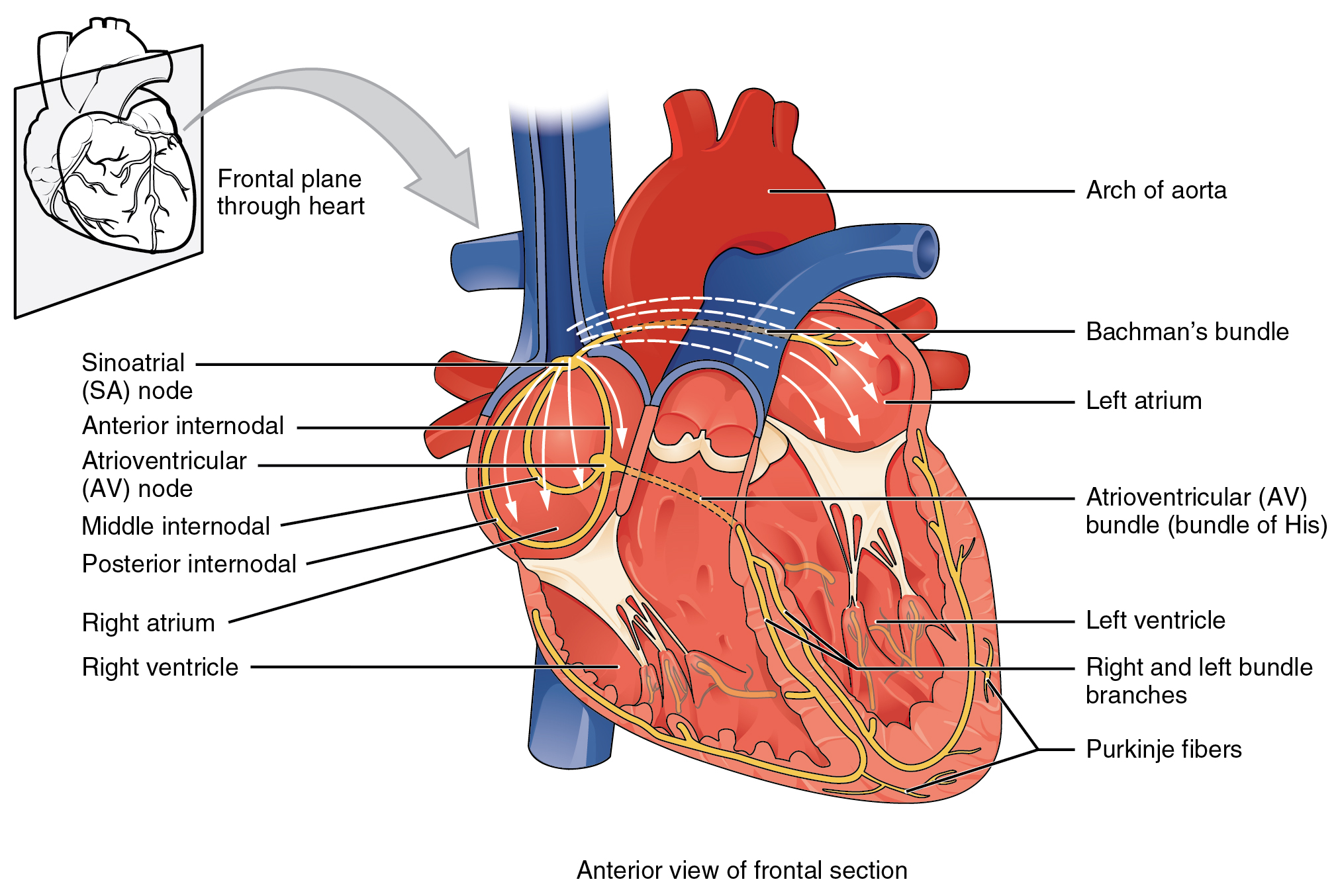

Original image, unchanged. English labels retained. 図中の言語は原資料に従います。
図の日本語ガイド
拍動の合図が心房から心室へ伝わる順序を理解する。
- Sinoatrial (SA) node
- 洞房結節
- Atrioventricular (AV) node
- 房室結節
- Atrioventricular (AV) bundle (bundle of His)
- 房室束(ヒス束)
- Right and left bundle branches
- 右脚と左脚
- Purkinje fibers
- プルキンエ線維
- Bachmann’s bundle
- バッハマン束
- Right atrium
- 右心房
- Left atrium
- 左心房
- Right ventricle
- 右心室
- Left ventricle
- 左心室
黄色の経路を洞房結節から心房、房室結節、ヒス束、左右の脚、プルキンエ線維へ追います。矢印は血液ではなく興奮の伝わる向きを表します。房室結節での伝導の遅れにより、心房の働きが心室の収縮に先行する時間関係がつくられます。
刺激伝導系は特殊化した心筋で、心臓の中に別の末梢神経が枝分かれしている図ではありません。自律神経はこの仕組みの速さなどを調節します。心電図は電気的な活動の記録なので、波形を見たら脈拍、血圧、意識などの循環の結果とも照合します。
関連する3Dの部位
部位名から、その形状を拡大して確かめられます。
- 総腸骨動脈 →
- 外腸骨動脈 →
- 動脈の分枝(まとめ表示) →
- 内腸骨動脈 →
- 大動脈 →
- 下腸間膜動脈 →
- 腎動脈 →
- 下副腎動脈 →
- 腹腔動脈 →
- 総肝動脈 →
- 左胃動脈 →
- 脾動脈 →
- 上腸間膜動脈 →
- 腕頭動脈 →
- 大腿動脈 →
- 膝窩動脈 →
- 後脛骨動脈 →
- 腓骨動脈 →
- 前脛骨動脈 →
- 足背動脈 →
- 大腿深動脈 →
- 大腿の貫通動脈 →
- 外側大腿回旋動脈 →
- 内側大腿回旋動脈 →
- 鎖骨下動脈 →
- 腋窩動脈 →
- 上腕動脈 →
- 尺骨動脈 →
- 浅掌動脈弓 →
- 橈骨動脈 →
- 深掌動脈弓 →
- 上腕深動脈 →
- 椎骨動脈 →
- 総頸動脈 →
- 内頸動脈 →
- 中大脳動脈 →
- 外頸動脈 →
- 顎動脈 →
- 脳底動脈 →
- 後大脳動脈 →
- 前大脳動脈 →
- 静脈・静脈洞の分枝(まとめ表示) →
- 大心静脈 →
- 脾静脈 →
- 下腸間膜静脈 →
- 上腸間膜静脈 →
- 大腿静脈 →
- 内側大腿回旋静脈 →
- 外側大腿回旋静脈 →
- 膝窩静脈 →
- 小伏在静脈 →
- 後脛骨静脈 →
- 腓骨静脈 →
- 前脛骨静脈 →
- 大腿深静脈 →
- 大伏在静脈 →
- 下大静脈 →
- 総腸骨静脈 →
- 外腸骨静脈 →
- 内腸骨静脈 →
- 腎静脈 →
- 肝静脈 →
- 鎖骨下静脈 →
- 腋窩静脈 →
- 上腕静脈 →
- 橈骨静脈 →
- 尺骨静脈 →
- 尺側皮静脈 →
- 肘正中皮静脈 →
- 前腕正中皮静脈 →
- 橈側皮静脈 →
- 外頸静脈 →
- 内頸静脈 →
- 顎静脈 →
- 上大静脈 →
- 腕頭静脈 →
- 奇静脈 →
- 半奇静脈 →
- 副半奇静脈 →
- 心臓 →
構造と役割
正常では洞房結節が主なペースメーカーとして働き、興奮は心房から房室結節、ヒス束、脚、プルキンエ線維を介して心室へ伝わる。伝導系は神経ではなく特殊化した心筋細胞からなり、自律神経が速さなどを調節する。
しくみを順に理解する
房室結節で伝導が遅くなることで、心房から心室へ血液が移る時間を確保する。心電図のP波は心房脱分極、QRS群は心室脱分極、T波は心室再分極を主に反映する。電気活動と機械的収縮は関連するが同一ではない。
ほかの機能との関係
電解質、虚血、薬物は自動能や伝導へ影響する。心電図に規則的な波形が見えても十分な血流があるとは限らない。反対に電極の接触不良や体動で見かけ上の異常が現れるため、波形と本人の状態を照合する。
看護につながる観察
脈拍の速さ・規則性、意識、血圧、胸部症状を同時に確認する。モニターの警報時は患者の状態を優先し、電極や信号品質も確認する。波形の診断名を覚える前に、拍動が灌流を維持しているかを考える。
理由から考えるミニケース
心電図に整った波形があるときの理解として適切なのはどれか。 心電図は電気活動を示し、機械的収縮や有効な血流を直接保証しない。波形と灌流の評価を組み合わせる。
電気活動と触れる脈が一致しないことがある
心電図は心筋の電気的活動を捉えています。一方、手首で触れる脈は、心臓の収縮が血液を押し出した結果、動脈へ伝わる圧の変化です。電気的に興奮していても収縮や拍出が十分でなければ、同じ強さの脈としては触れないことがあります。モニターの数字を見るときは、本人の反応、呼吸、実際の脈や血圧と結びつけます。「波形があること」と「必要な循環が保たれていること」は、それぞれ確かめる対象です。
この段落の参考資料
- OpenStax Anatomy and Physiology 2e 第19章:心臓 ↗OpenStax, Rice University
- ペースメーカ(不整脈科/対象疾患・治療法) ↗国立循環器病研究センター内容照合:2026-09-21
自律神経は一拍ずつの開始命令を送るわけではない
通常の心臓は、洞結節などの自動能をもつ細胞が自ら周期的に興奮する性質を備えています。自律神経は、その頻度や伝わり方、収縮の強さを調節します。したがって、心臓を動かす電気信号をすべて外からの神経が発生させているわけではありません。緊張、睡眠、運動や薬による心拍の変化を考える際は、心臓に備わるリズムの形成と、それを速めたり遅くしたりする調節を分けると理解しやすくなります。
この段落の参考資料
- OpenStax Anatomy and Physiology 2e 第19章:心臓 ↗OpenStax, Rice University
- OpenStax Anatomy and Physiology 2e 第15章:自律神経 ↗OpenStax, Rice University
- ペースメーカ(不整脈科/対象疾患・治療法) ↗国立循環器病研究センター内容照合:2026-09-21
